Meteostanice THIES WSCA nové

Značka: Thies Clima

THIES Weather Station Compact Advanced [WSCA]. Přesné senzory pro přesné údaje o počasí a předpovědi – v robustním, kompaktním provedení s inteligentní konektivitou.

Zájímá Vás tento produkt?
Napište nám →

Výrobce:

Thies Clima

Adolf Thies GmbH & Co. KG - Meteorologické měřící přístroje německé výroby s více jak 75ti letou tradicí.

Přílohy

Meteorologická stanice WSC Advanced je jedním z nejkompaktnějších zařízení na trhu a poskytuje různé naměřené hodnoty pro spolehlivé monitorování počasí. Její bezúdržbová konstrukce bez pohyblivých částí zajišťuje dlouhou životnost. Stanice nabízí přesnost měření, která je dokonale sladěna s aplikacemi v systémech řízení budov, zemědělství a chytrých městech. Díky komplexním komunikačním možnostem (RS-485, Modbus, WLAN, LoRaWan, MQTT) lze THIES WSC Advanced snadno integrovat do moderních sítí IoT.

Přesné senzory pro přesné údaje o počasí a předpovědi – v robustním, kompaktním provedení s inteligentní konektivitou.

Pro sběr naměřených dat a řízení zařízení je k dispozici kabelové sériové rozhraní RS485 (ASCII, Modbus RTU, Modbus TCP), stejně jako WLAN a volitelně LoRaWan. Rozhraní WLAN umožňuje přímý přenos naměřených hodnot na server MQTT, jako je Thies Cloud (přednastaveno).

Mobilní aplikace Thies Cumulus app

Ve spojení s Thies Cloud jsou k dispozici hodinové předpovědi na úrovni MODBUS a ASCII pro různé meteorologické parametry, což umožňuje realizovat inteligentní modely v řídicím systému, které zohledňují budoucí vývoj počasí. Tepelný senzor větru umožňuje měření bez pohyblivých částí, což zajišťuje nízké nároky na údržbu a dlouhou životnost. Thies THERMACERN®Keramický senzor zaznamenává stav srážek a také povětrnostní podmínky (mráz, led, sníh).

Schéma taku dat THIES WSCA
| Schéma taku dat THIES WSCA

Meteorologická stanice WSC Advanced zaznamenává hodnoty přímo a předpovídá hodnoty prostřednictvím Thies Cloud:

  1. Rychlost větru
  2. Směr větru
  3. 3násobný jas (jih, východ, západ)
  4. Soumrak
  5. Globální záření
  6. Stav srážek
  7. Úrovně intenzity srážek
  8. Krupobití
  9. Povětrnostní podmínky (mráz, led, sníh)
  10. Teplota vzduchu
  11. Absolutní tlak vzduchu
  12. Relativní tlak vzduchu
  13. Relativní vlhkost
  14. Absolutní vlhkost
  15. Teplota rosného bodu
  16. Vnitřní teplota
  17. Čas / datum
  18. Geostacionární data/GPS
  19. Poloha slunce (nadmořská výška / azimut)

S připojením Thies Cloud jsou k dispozici také 24hodinové předpovědi pro následující parametry:

  1. Rychlost větru
  2. Maximální rychlost větru (nárazy)
  3. Směr větru
  4. Teplota vzduchu
  5. Pocitová teplota
  6. Relativní vlhkost
  7. Tlak vzduchu
  8. Oblačnost
  9. Viditelnost
  10. Množství srážek

Varianty

Všechny varianty měří stejné parametry a jejich bezdrátová konfigurace se provádí přes WiFi s WPA2. Varianty se liší se komunikačními protokoly a typem bezdrátového přenosu dat.

  • Výstup RS485 na protokolu buď v ASCII formátu (interpreter příkazů: THIES) nebo MODBUS RTU.
  • Typ bezdrátového přenosu dat s podporou: buď LoRaWan nebo MQTT

Rozměry

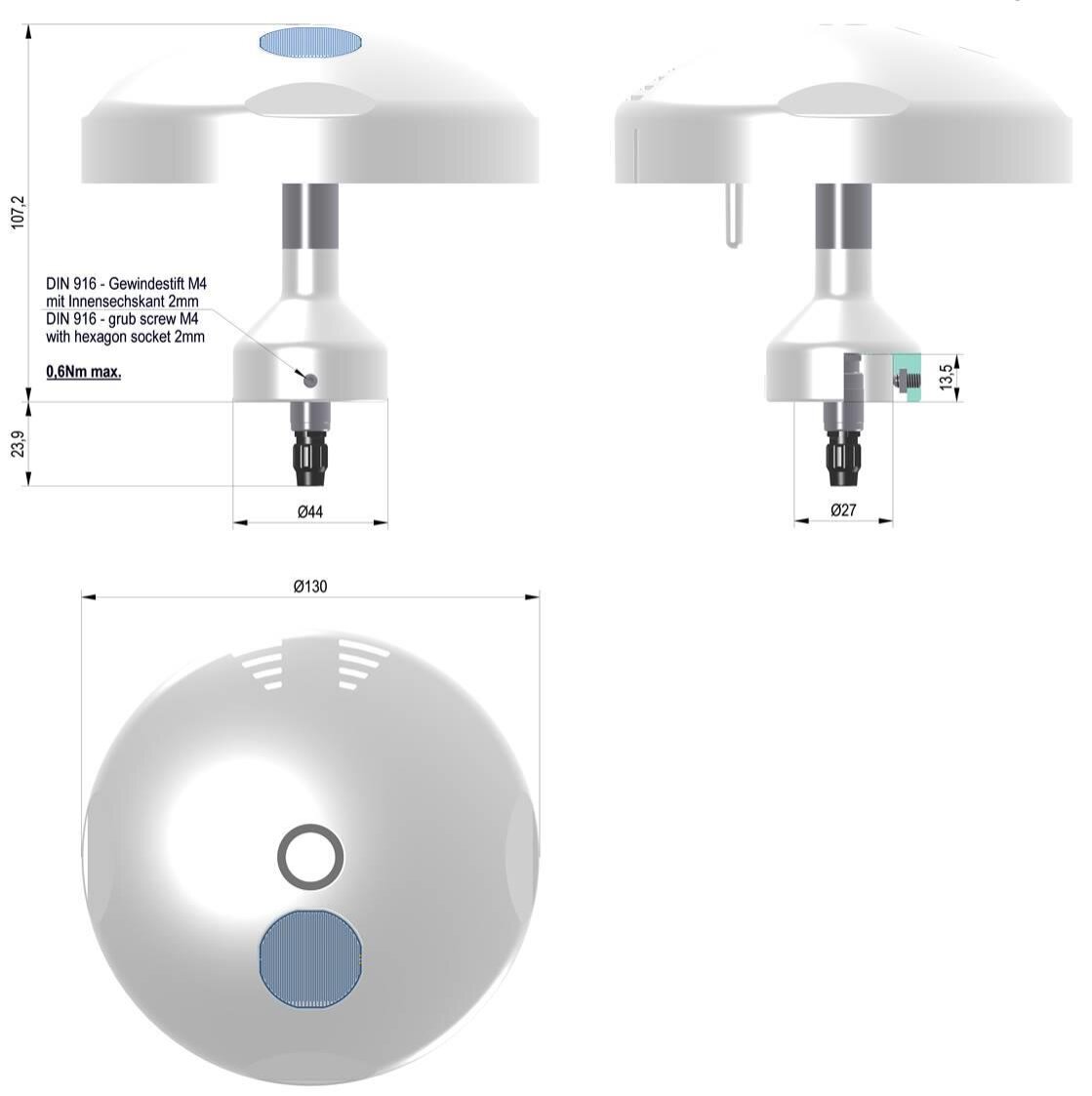

THIES WSCA rozměry
| THIES WSCA rozměry

Instalace a příslušenství

Dodáváme konfekční kabely s konektorem o délkách 5 m [510023], 10 m [510024], 20 m [510197]. Montáž je možná na stožár či na stěnu pomocí dodávaných ramen. Pro stožáry dodáváme i reduci [510808] - adapter z 1.5" (50mm) na 3/4" (27mm).

Přímo na konec trubky stožáru 3/4" (27mm)
Přímo na konec trubky stožáru 3/4" (27mm)

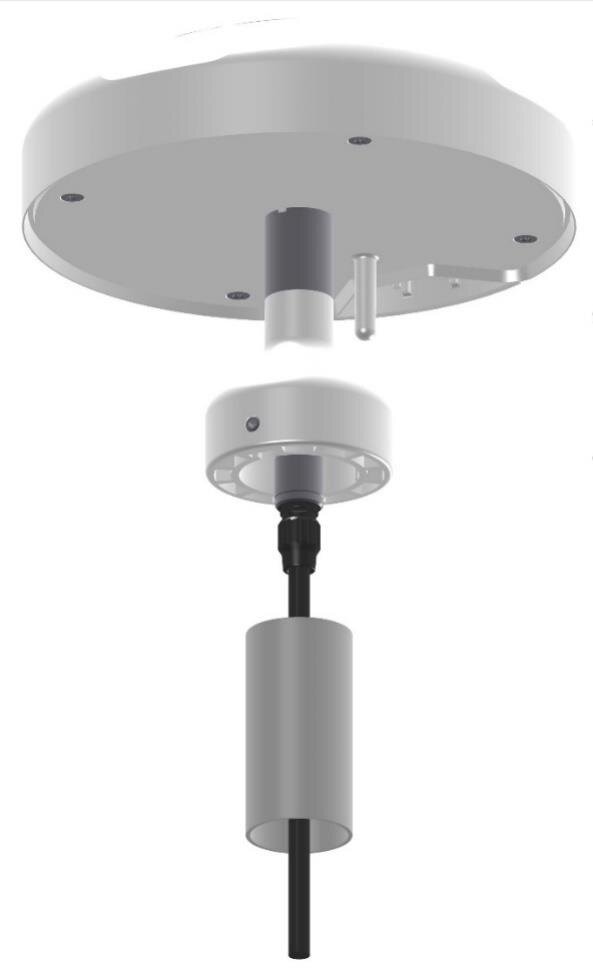

Ukázka urytí kabelu a konektoru v trubce.
Ukázka urytí kabelu a konektoru v trubce.

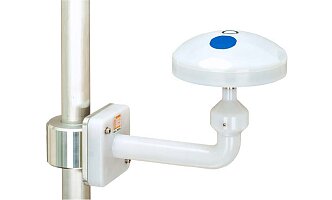

Na rameno [510576]
Na rameno [510576]

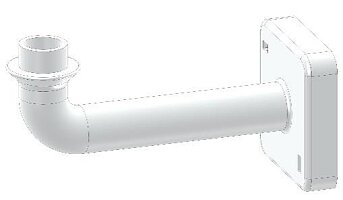

Rameno pro přímé upevnění na stěnu [510576]
Rameno pro přímé upevnění na stěnu [510576]

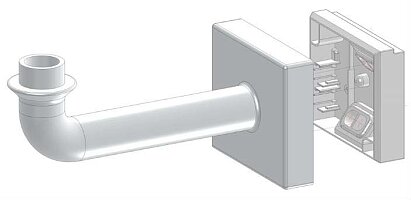

Rameno pro upevnění na stěnu s montážní deska IP44 [510960]
Rameno pro upevnění na stěnu s montážní deska IP44 [510960]
Adaptér stožáru 1.5" (50mm) - 3/4" (27mm)
Adaptér stožáru 1.5" (50mm) - 3/4" (27mm)
Slouží ke zmenšení průměru trubky stožáru z Ø 50 mm na Ø 27 mm, aby bylo možné namontovat meteorologickou stanici.
Montáž meteostanice THIES WSCA

Technické údaje

Kompletní technické údaje viz příložený návod na THIES WSCA.

Rychlost větru
Typ Termický anemometr, rotačně symetrický
Měřicí rozsah 0 ... 40 m/s
Rozlišení 0,1 m/s
Přesnost Do 10 m/s: ±1 m/s (RMS průměr přes 360°)
Od 10 m/s: ± 5 % (RMS průměr přes 360°)
Směr větru
Typ Termický anemometr
Měřicí rozsah 1 ... 360°
Rozlišení 1°
Přesnost při laminárním proudění ± 10°
Jas
Typ Křemíkový senzor
(Východ, Jih, Západ) Měřicí rozsah 0 ... 150 kLux
Rozlišení 0,1 kLux
Přesnost ±3 % (± 4,5 kLux)
Spektrální rozsah 475 ... 650 nm
Soumrak
Typ Křemíkový senzor
Měřicí rozsah 0 ... 999 Lux
Rozlišení 1 Lux
Přesnost ±10 Lux
Globální záření
Typ Křemíkový senzor
Měřicí rozsah 0 ... 1300 W/m²
Rozlišení 1 W/m²
Přesnost ±10 % (± 130 W/m²)
Spektrální rozsah 350 ... 1100 nm
Srážky
Typ Keramický, kapacitní měření, vyhřívaný povrch
Srážky ano/ne
Kroupy ano/ne
Námraza ano/ne
Led ano/ne
Sníh ano/ne
Úroveň intenzity srážek 1 Žádné až minimální kapky (< 0,01 mm za min)
2 Mírné srážky (0,01 ... 0,04 mm za min)
3 Střední srážky (0,04 ... 0,2 mm za min)
4 Silné srážky (0,2 ... 0,8 mm za min)
Topný výkon, suchý senzor,
ochrana proti kondenzaci		 0,1 W
Topný výkon, mokrý senzor,
fáze sušení		 1,1 W
Teplota
Typ PT1000
Měřicí rozsah -30 ... +60 °C
Rozlišení 0,1 °C
Přesnost při větru > 2 m/s ±1 °C (-5 ... +25 °C)
Senzor tlaku vzduchu
Typ Piezorezistivní
Měřicí rozsah 300 ... 1100 hPa
Rozlišení 0,01 hPa
Přesnost ±0,5 hPa při 20 °C
Dlouhodobá stabilita ±0,1 hPa / rok
Senzor vlhkosti
Typ CMOS kapacitní
Relativní vlhkost Měřicí rozsah 0 ... 100 % rel. vlhkosti
Rozlišení 0,1 % rel. vlhkosti
Přesnost při větru > 2 m/s ±10 % rel. vlh. při 20 °C
Absolutní vlhkost Měřicí rozsah 0 ... 400 g/m³
Rozlišení 0,01 g/m³
Teplota rosného bodu Měřicí rozsah -30 ... +60 °C
Rozlišení 0,1 °C
Vnitřní teplota pouzdra
Typ Křemíkový senzor
Měřicí rozsah -30 ... +60 °C
Rozlišení 0,1 °C
Přesnost ±2 °C
Digitální rozhraní
Typ RS485
Provozní režim Poloduplexní režim (Half-duplex)
Přenosová rychlost (Baud rate) 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Formát dat ASCII (interpret příkazů: THIES, 4.9060/1.xx.xx0)
Binární (interpret příkazů: MODBUS RTU, 4.9060/1.xx1)
Bezdrátová WLAN
Frekvence 2,4 GHz IEEE 802.11b/g/n
Vysílací výkon +16 dBm
Dosah Cca 20 m ve volném prostoru
Režim STA + SoftAP (současně: režim stanice a přístupového bodu. Režim SoftAP se vypne 5 minut po restartu)
Zabezpečení WPA2 (WPA a WPA3, Personal a Open nejsou podporovány)
Cloud Odesílání dat na MQTT broker
LoRaWAN
Trh EU (4.9061.01.xxx) Frekvenční pásmo EU868
Vysílací frekvence 868 MHz
Vysílací výkon +14 dBm (nastavitelné)
Modulace LoRa
Protokol LoRaWAN v1.0.2 Třída C
Trh USA (4.9061.11.xxx) Frekvenční pásmo 915 MHz
Vysílací výkon +18,5 dBm (nastavitelné)
Modulace LoRa
Protokol LoRaWAN v1.0.2 Třída C
Obecné
Provozní napětí 18 ... 30 VDC, 18 ... 28 VAC
Spotřeba energie 120 mA @ 24 V (max. 1,5 A AC, max. 0,5 A DC)
Okolní podmínky Teplotní rozsah -30 ... +60 °C
Rozsah vlhkosti Nekondenzující
Pro zabránění falešně pozitivním výstupům LV se doporučuje nastavení HP=20 pro použití v horkém a vlhkém podnebí (RF > 85 % při teplotě vzduchu > 35 °C).
Příjem GPS Popis GPS přijímač s nízkou spotřebou, integrované RTC a anténa
Frekvence 1575,42 ... 1602 MHz
Životnost RTC (bez napájení) Cca 3 dny
Pouzdro Materiál PC (Polykarbonát)
Rozměry Viz rozměrový výkres
Hmotnost 0,22 kg
Stupeň krytí IP65 v provozní poloze
Typ připojení 7-pinový konektor
