Špičkově provedený klasický psychrometr
Hodnoty vlhkosti jsou stanoveny na základě měření teploty. K tomu jsou zapotřebí dvě teploty:
- teplota vzduchu (suchý teploměr - teplota suchého teploměru)
- teplota vypařování vody (vlhký teploměr - teplota vlhkého teploměru)
V psychrometru THIES CLIMA jsou použity odporové teploměry (Pt 100) se standardizovanými charakteristikami pro vzájemnou zaměnitelnost. Hodnoty odporu těchto snímačů se mění s měnící se teplotou. Tato hodnota je měřením teploty. Ventilátor nasává vzduch kolem těchto odporových teploměrů. Radiační štít chrání PT 100 před světlem a zaručuje, že je měřena skutečná teplota vzduchu.
Psychrometr pro kontinuální měření vlhkosti v agresivních a znečištěných, prašných plynech pro teploty média +1000°C!? Samočistící princip, bez nutnosti kalibrace, bez driftu.? Tak by Vás mohl zajímat unikátní patentovaný přístroj BARTEC HYGROPHIL H.

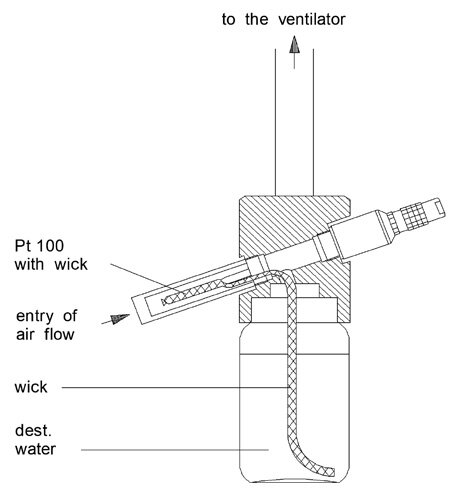

Jedna PT 100 je zakryta punčoškou, která je částečně ponořena do vody v nádobě s vodou. Díky kapilárnímu efektu materiálu voda ze zásobníku stoupá ponožkou vzhůru a smáčí odporový teploměr. Proudění vzduchu v závislosti na vlhkosti okolní atmosféry odebírá z mokré punčošky, skupenské teplo a měří se teplota vlhkého teploměru, která je nižší než teplota suchého teploměru. Z rozdílu těchto dvou teplot lze vypočítat rosný bod nebo/a relativní vlhkost okolní atmosféry pomocí Sprungova vzorce nebo lze tyto hodnoty odečíst v tabulce.
Přiložený zásobník na vodu zajišťuje automatické vlhčení psychrosenzoru. Dvouplášťové krýtí chrání snímač před zářením.
Technické údaje

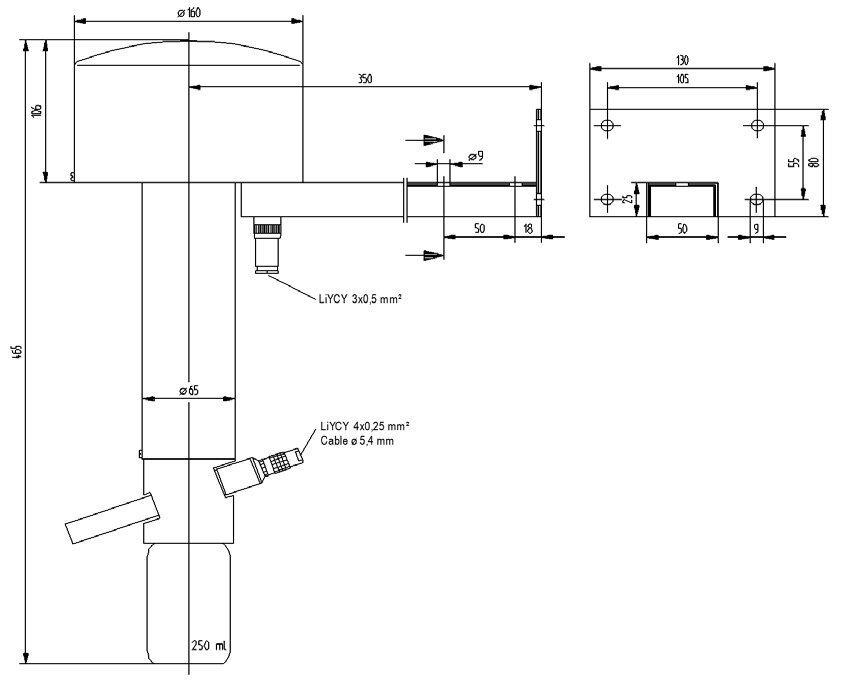

Rozměry
| Rozsah měření | 0 ... + 60 °C |
|---|---|
| Měřící prvky | 2 x Pt 100, acc to. IEC 751 |
| Přesnost | (± 0,15 K); class A |
| Časová konstanta | 17s (90 %) |
| Proud vzduchu | 4 ... 6 m/s |
| Zásobník na vodu | 250 ml |
| Rozměry | Ø 160 x 465 mm |
| Hmotnost | 3,7 kg |
