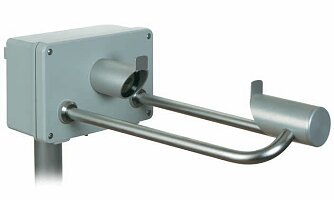

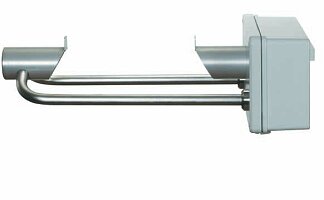

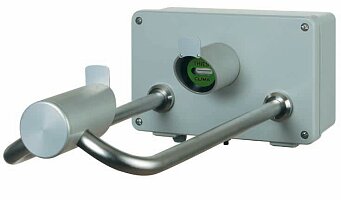

Laserový disdrometr - monitor srážek THIES CLIMA

Thies Laser Disdrometer je speciálně navržen pro celkovou charakterizaci srážek. Díky širokému rozsahu poskytovaných parametrů měření a jeho flexibilní konfiguraci je tento profesionální monitor srážek vhodný pro celou škálu aplikací.

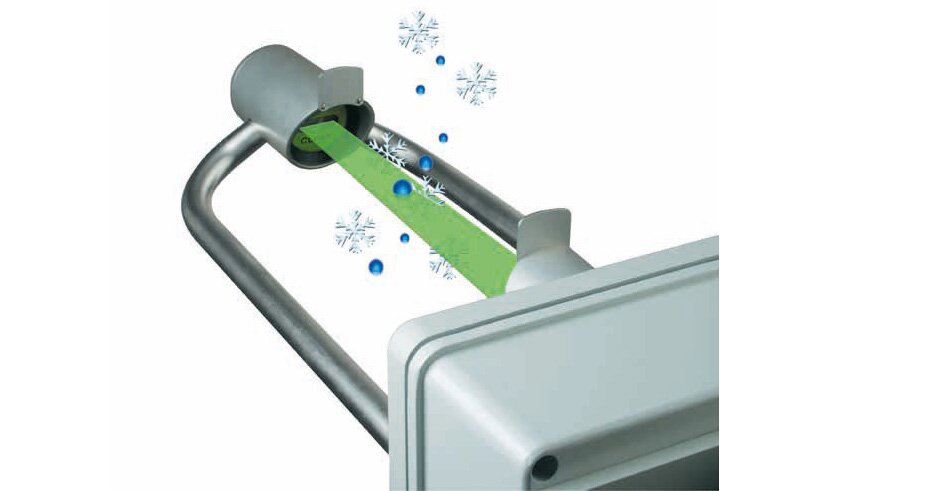

Laserový princip měření zaručuje spolehlivé a přesné měření všech známých druhů srážek. Je možné měřit množství, intenzitu, a také velikost částic a rychlost srážek. Hlavní výhodou tohoto senzoru je měření částic již do průměru 0,16 mm.

Spolehlivá, bezúdržbová laserová optika přístroje detekuje a rozlišuje různé druhy srážek, jako je mrholení, déšť, kroupy, sníh, sněhová zrna (krupice), krupky (malé kroupy/sněhové krupky) a zmrzlý déšť. Systém vypočítává intenzitu, objem (jako ekvivalent vody) a spektrum srážek (průměr a rychlost), dále meteorologickou viditelnost (MOR v dešti) a radarovou odrazivost (Z). Nejmodernější technologie DSP a vysoce kvalitní optické komponenty zaručují přesné měření a věrné výsledky v reálném čase. Všechna data jsou přenášena přes galvanicky oddělené rozhraní RS485 pro další zpracování. Implementovány jsou SYNOP kódy dle tabulky 4680/4677 a METAR dle tabulky 4678 jsou.

Výstup následujících parametrů:

• Celkové množství srážek
• Rychlost a průměr částic
• Intenzita mm/h
• Třída srážek (SYNOP/METAR)
• Odrazivost radaru (Poměr Z/R)
• MOR (v dešti)

Volitelně (je možné připojit k zařízení přídavná čidla)

• Rychlost větru
• Směr větru
• Teplota
• Relativní vlhkost

Pomocí PC softwaru LNM-view, který je k dispozici jako příslušenství, lze všechny naměřené hodnoty z laserového srážkového monitoru (LPM Laser Precipitation Monitor) získávat, ukládat a analyzovat uživatelsky příjemným způsobem. Díky progresivní architektuře Client Server je možné, aby k datům přistupovalo několik uživatelů současně (možnost více uživatelů).

Software podporuje několik přístrojů paralelně, maximální počet je omezen pouze hardwarem PC. Pro dosažení vysoké efektivity při analýze dat může uživatel individuálně vybrat data a jejich grafické zobrazení si může v software přizpůsobit příslušné úloze měření.

Typické aplikace:

• Meteorologické aplikace
• Hydrologie
• Řízení dopravy
• Výzkum a vývoj
• Letištní systémy pro pozorování počasí
• Seřízení systémů meteorologických radarů

Hlavní výhody na první pohled:

• Odolné a kompaktní
• Bezúdržbové
• Velikost částic od průměru 0,16 mm
• Orientace na budoucnost díky flexibilní technologii DSP
• Rozšířitelné o vyhřívání pro použití v horách
• Vzdálená podpora
• Snadná montáž

Zařízení je téměř bezúdržbové. Integrované vyhřívání s regulací teploty usnadňuje a zaručuje spolehlivá měření po celý rok. Speciální technologie eliminuje možný vliv vnějšího světla. Snímač automaticky kompenzuje kolísání teploty nebo znečištění optiky.

Pro komunikaci je k dispozici rozhraní RS485 a dva digitální výstupy optočlenů. Pro získání dalších meteorologických parametrů lze k volitelným vstupům připojit další senzory, jako je rychlost větru, směr větru, teplota a vlhkost. Naměřené hodnoty jsou integrovány do různých výstupních datových telegramů a přenášeny přes rozhraní RS 485 optočlenu. Výstupy umožňují snadné připojení ke standardním systémům záznamníků dat (dataloggery) s pulzním/frekvenčním vstupem.

Použití flash paměti umožňuje snadnou aktualizaci softwaru přístroje i v rámci případné vzdálené údržby.

Pro použití v náročných podmínkách prostředí, například v horách, je k dispozici speciální model s rozšířeným ohřevem.
