HYGROPHIL Z

Značka: Ultrakust

Sonda pro měření vlhkosti, rosného bodu a obsahu kyslíku v plynech do teploty až +300°C. Patentovaná technologie dvojitého oxid-zirkoničitého ZrO2(Y2O3) senzoru.

Sledování a kontrola vlhkosti plynů je v mnoha procesech předpokladem udržitelnosti vysoké kvality produktu, hospodárného využívání energie a dodržování přípustných emisních limitů. Procesní vlhkoměr HYGROPHIL Z 1701-41 nevyžaduje údržbu, pracuje v bezobslužnému provozu a je tak velmi vhodný pro různá průmyslová použití s nepřetržitým provozem.

Měření vlhkosti a obsahu kyslíku v plynech v průmyslových procesech. Patentovaný duální senzor - oxid zirkoničitý. Vysoká přesnost měření, nevznikají příčné efekty působením třetích plynů. Není zapotřebí referenční vzduch ani kalibrační plyn.

Pro své přednosti se přístroj uplatní především:

Aplikace:

  • Textilní sušárny
  • Potravinářský průmysl: pekárenské pece, pražírny, uzení v masném průmyslu
  • Sušicí digestoře
  • Sušičky v průmyslu keramickém a papírenském
  • Sušičky krmiv
  • Biofiltry a pečící horkovzdušné tunely
  • Sušičky na sádrokarton
  • Kalcinační pece
  • Rotační pece
  • Sušičky kaolinu
  • Sušičky písku a minerálů
  • Různá náročná odvětrávací zařízení

Čidlo není vhodné do prostředí s obsahem SO2 a jiných agresivních plynů. (Máte agresivní, znečištěný plyn? Pak je tu pro Vás BARTEC HYGROPHIL H )

Funkce vlhkoměru :

Zcela odlišně od tradičních přístrojů tohoto druhu se díky použití duálního senzoru na bázi oxidu zirkoničitého ZrO2(Y2O3) drasticky redukovaly vlivy cizích plynů, jako např. CO2. Současně dochází k podstatnému zlepšení přesnosti a nárůstu dlouhodobé stability měření. Pomocné prostředky, jako například referenční vzduch, kalibrační plyn, nebo chladící zařízení zde nejsou zapotřebí.

Měřící rozsahy (senzor):

O2 0,2...25 Vol% (objemová % koncentrace kyslíku) DT 0...98 °C (teplota rosného bodu vody) H2O 0,2...95 Vol% (objemová % obsahu vodních par) MH 1...1000 g/kg v jednotlivých rozsazích (měrná vlhkost) 0...250 g/kg , 0...500 g/kg, 0...1000 g/kg

Výstup měřených veličin:

Výstup analogový proudový : 0/4...20mA

Technické údaje

Údaje specifické pro zařízení
Kalibrační teplota
100°C, 200°C, 300°C
Užitečné měřicí rozsahy senzoru
0,2...95 Vol% H2O;
0...98 °C DT*;
1...1000 g/kg MH;
0,2...25 % obj. 02;

* další výpočetní chyba pro DT: 20°C<DT<50°C: ±2°C DT; 50°C<DT<100°C: ±0,5 °C DT
Programování pomocí DIL přepínačů
Výstup: 0/4...20 mA
Rozsahy měření: [0...25 % O2]
0...100 °C DT,
0...25 % H20;
0...50 % H20;
0...100 % H20;
0...250 g/kg MH;
0...500 g/kg MH;
0...1000 g/kg MH

specifické rozsahy měření na vyžádání
Reprodukovatelnost
±0,2 Vol% H2O
Limity chyb měření
1 Vol% H2O
Teplotní vliv elektroniky
Max. 0,025 %/K
Doba odezvy
t63 = 25 s (pro vzduch v pohybu)
Doba zahřívání
Přibl. 10 min po studeném startu a výpadku proudu
Elektrické údaje
Pomocná energie
AC/DC 24V +10%,-15%, 35 VA; PG 9, šroubové svorky (Top/Top)
Rozhraní
CAN bus
Výstup
Izolovaný analogový výstup, 0/4...20 mA; rozlišení 12 bitů; zatížení max. 500; PG 9, šroubové svorky (Top/Top)
Mechanické údaje
Pouzdro Pouzdro
z hliníkového tlakového odlitku, 160 x 160 x 91 mm Druh krytí: IP 65
Senzor

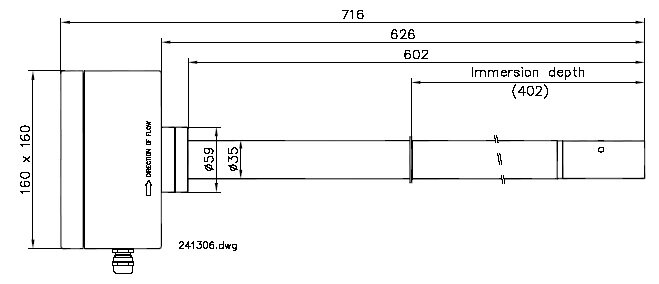

Instalační průměr/standardní délka viz výkres! Speciální délky na vyžádání Materiál: nerezová ocel (č. materiálu: 1.4305)
Hmotnost
2,8 kg
