Prandtlova Pitotova trubice

Kalibrované Pitotovy trubice podle Prandtla od SI – Special Instruments GmbH: klasika měření proudění vysoce přesně a spolehlivě. Spojení tradiční metody s moderní elektronikou – to je volba pro profesionály, kteří chtějí měřit rychlost proudění s maximální přesností.

Pitotova / Prandtlova trubice od SI – Special Instruments GmbH

Téměř žádná jiná fyzikální metoda měření rychlosti proudění nemá delší tradici než použití Pitotovy trubice v kombinaci s diferenčním tlakoměrem.
SI - Special Instruments GmbH staví na této tradici – a posouvá ji dál díky moderním technologiím a robustní konstrukci.


Proč volit právě naše Pitotovy trubice?

  • Je to osvědčená metoda, která je součástí výuky, technických norem a inženýrských postupů.
  • Nejvhodnější volba je kombinace Prandtlovy Pitotovy trubice a elektronického mikromanometru LPU profiline (od SI) – získáte přesné měření s moderním výstupem.
  • Konstrukce je jednoduchá, pevná, spolehlivá a navržena pro dlouhodobý provoz i v náročných podmínkách.

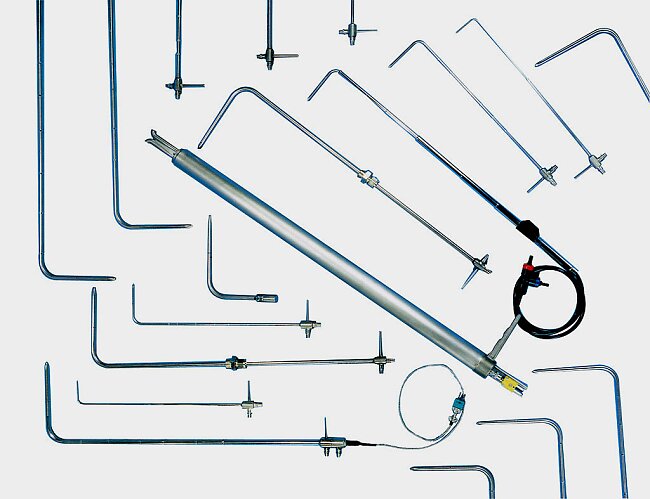

Konstrukce a varianty

  • Naše standardní Pitotovy trubice jsou jednodílné, pevné a nerozebíratelné.
  • Jsou dostupné v různých délkách a průměrech, takže lze optimálně přizpůsobit konkrétní aplikaci.
  • Pro velmi dlouhé trubice (nad 3 m) nabízíme dvoudílné, rozebíratelné provedení, aby bylo možné manipulaci i dopravu.
  • Pro trvalou montáž v měřicím systému doporučujeme doplnit ucpávky (plug-in seal). Pitotova trubice je nutné objednat s ucpávkou již ve výrobě – dodatečné úpravy nejsou možné.

Technická data a rozměry

Dostupné délky a průměry (délka × průměr) jsou v rozsahu:

  • 200 × 2,3 mm
  • 2740 × 19,1 × 9,5 mm

(Poznámka: u dlouhých verzí mohou být vícesegmentové konfigurace.)

Další typické parametry (čerpáno z katalogových listů SI):

Parametr Hodnota / rozsah
Materiál (např. nerezová ocel / korozivzdorná slitina)
Tloušťka stěny dle konstrukce, vhodné pro pevnost a minimalizaci deformace
Tolerance výroby dle standardů SI pro měřící komponenty
Připojení / montáž vývody pro tlakové hadice, držáky, ucpávky
Kompatibilita určené pro napojení na rozdílové tlakoměry / mikromanometry řady LPU profiline
Kalibrace možnost dodání s kalibračním certifikátem na přání

(Konkrétní hodnoty odvozeny z interních normativních materiálů SI – u konkrétní objednávky ověřte údaje v technickém listu.)


Aplikace a příklady použití

Pitotovy trubice od SI se hodí pro širokou škálu aplikací:

  • Ventilační a vzduchotechnické systémy – měření rychlosti proudění vzduchu v potrubí nebo vzduchových kanálech.
  • Laboratorní testování proudění – pro výzkum, vývoj senzorů nebo zkoušení komponent.
  • Procesní zařízení – v chemickém, potravinářském, farmaceutickém či automobilovém průmyslu.
  • Kombinace s LPU profiline – elektronický mikromanometr pro přesné snímání tlakového rozdílu připojitelný přímo k trubici.

Například v testovací laboratoři pro klimatizační jednotky si technik nasadí Pitotovou trubici do vzduchové větve a pomocí LPU profiline z měřícího portu získá okamžitou hodnotu rychlosti průtoku. Výhodou je stabilita výsledku díky robustní konstrukci a přesnosti měření v celém rozsahu proudění.


Výhody oproti běžným metodám

  • Konstrukce bez pohyblivých částí = minimální údržba
  • Přesnost snímání dynamického tlaku
  • Možnost použití v různých prostředích (teplota, tlak)
  • Dlouhá životnost a stabilita
  • Snadná integrace v měřicím systému
  • Možnost objednání dle přesných rozměrů dle potřeby

Jak objednat / co specifikovat

Před objednáním pitotovy trubice je vhodné upřesnit:

  1. Požadovaný rozsah délky a průměru
  2. Potřeba ucpávky pro trvalou instalaci
  3. Typ připojení tlakoměru nebo mikromanometru
  4. Pokud je trubice > 3 m, zda požadujete dvoudílné rozebíratelné provedení
  5. Možnost kalibrace a certifikace v rámci dodávky
