Laminar Flow Elements (LFE)
Laminar Flow Elements (LFE) od SI – Special Instruments GmbH přinášejí špičkovou technologii pro přesné měření průtoku plynů.
Vyznačují se lineárním vztahem mezi tlakem a průtokem, minimální tlakovou ztrátou a širokým měřicím rozsahem.
Díky rychlé odezvě, možnosti obousměrného měření a snadné integraci do průmyslových i laboratorních systémů představují ideální řešení pro moderní testovací a měřicí aplikace.
Proč zvolit LFE?
Na rozdíl od běžných diferenčně-tlakových metod (clona, škrticí otvor, Venturiho trubice) vykazují LFE zásadní výhodu:
tlaková ztráta roste s průtokem lineárně, nikoliv kvadraticky.
To umožňuje:
- dosáhnout širšího měřicího rozsahu (v praxi až 1 : 50 a více)
- zjednodušit vyhodnocení výsledků, protože není potřeba složitá linearizace
LFE se vyznačují:
- nízkou tlakovou ztrátou i při vysokých průtocích
- rychlou odezvou vhodnou pro dynamické měření
- možností přesného obousměrného měření se správným znaménkem signálu
V kombinaci s moderními elektronickými diferenčními tlakoměry lze sledovat i rychlé změny průtoku, což je ideální pro automatizovaná testovací zařízení s krátkými cykly.
Princip měření
Základní fyzikální princip vychází z Poiseuillova zákona:
proudění v kapilárách je úměrné tlakové ztrátě na jednotku délky, pokud proudění zůstává laminární.
- Malé průtoky → lze realizovat pomocí jediné kapiláry
- Větší průtoky → řešeny paralelními svazky kapilár, které udržují laminární charakter proudění při zachování nízkého tlakové spádu
Protože výsledek měření závisí na dynamické viskozitě média, doporučujeme při požadavku na vyšší přesnost zohlednit také vliv teploty.
Hlavní výhody LFE
- velmi nízká tlaková ztráta
- široký měřicí rozsah (> 1 : 50)
- možnost obousměrného měření se správným znaménkem signálu
- minimální chyba linearity
- vysoké rozlišení (limitováno pouze přesností tlakoměru)
- okamžitá odezva bez zpoždění
- malé mrtvé objemy
- krátké náběhové délky potrubí
LFE od SI – Special Instruments GmbH
Německý výrobce SI – Special Instruments GmbH patří mezi průkopníky této technologie.
Již před více než 25 lety uvedl na trh první pneumotachografy pro měření dechového objemu v medicíně.
Postupem času se technologie díky své spolehlivosti rozšířila i do průmyslových a laboratorních aplikací.
Po ukončení výroby původních pneumotachografů vyvinula společnost SI vlastní řadu LFE, která zachovává všechny osvědčené vlastnosti a přidává moderní konstrukční varianty.
Konstrukční provedení

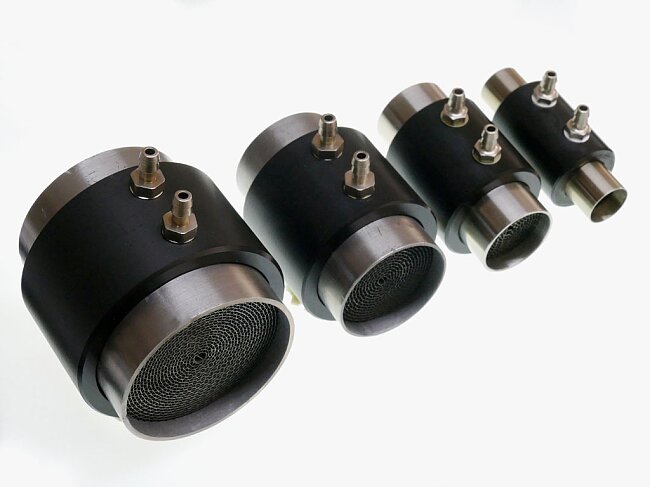

- Classic – konstrukce vycházející z původních typů, vhodná pro běžné aplikace
- Industrial – robustnější varianta pro vyšší průtoky, s ochranným krytem a velkými vnitřními závity pro snadnou integraci do zařízení a systémů
Novinky a standardy kvality
- všechny LFE jsou individuálně testovány
- ke každému prvku je dodáván kalibrační certifikát s návazností na etalon
- dlouhodobá spolehlivost díky kvalitnímu zpracování a kontrolovaným výrobním procesům
