HYGROPHIL HCDT

Výrobce: Bartec

Dvě základní měření v zemním plynu najednou! Stanovení rosného bodu uhlovodíků a vody v zemním plynu – přesně, stabilně a rychle!

Stanovení rosného bodu uhlovodíků v zemním plynu

HYGROPHIL HCDT má chránit zemní plyn a potrubní sítě a udržovat bezporuchový provoz. Kvalita zemního plynu se sleduje dvěma měřeními:

  • Vodní rosný bod
  • Uhlovodíkový rosný bod

HYGROPHIL HCDT byl navržen speciálně pro oblast zemního plynu. Jelikož použité materiály jsou velmi kvalitní, jsou senzory extrémně robustní.

Snímač vlhkosti typu L166x se skládá z robustní vícevrstvové vrstvy s opticky vysokou a nízkou refrakční vrstvou připojené k vyhodnocovací jednotce prostřednictvím dvou optických kabelů. Díky speciálnímu povlaku se v závislosti na vlhkosti mění světlo připojené k čidlu. Integrovaný PT100 umožňuje měření teploty kompenzované.

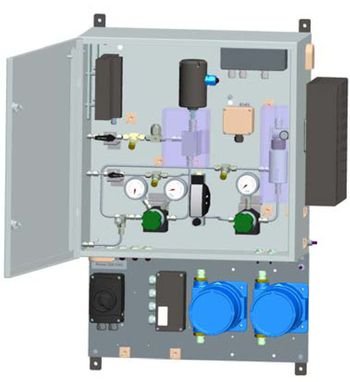

HCDT snímač typu 1510-11 pracuje podle principu rosného bodu na zrcadle, založený na inovativní metodě úplného vnitřního odrazu. Vzorkovací systém typu 5985-7x / -8x / 9x umožňuje měření kondenzace uhlovodíků v místě ochlazování při konstantním průtoku plynu nastavením tlaku.

  • Stanovení rosného bodu uhlovodíku
  • Měření stopové vlhkosti v plynech
  • Kombinovaný snímač vlhkosti a teploty
  • Aplikace systému pro úpravu vzorků ve výbušných oblastech (zóna 1)
  • Bezúdržbový a dlouhodobě stabilní

Aplikace

Hygrophil HCDT kombinuje zjištěné měření rosného bodu vody a senzoru rosného bodu uhlovodíku, aby detekoval obsah vlhkosti, teplotu a rosný bod uhlovodíků měřeného média. Kromě velmi robustní konstrukce senzorů, poskytuje řadu rozhodujících výhod měřicí metoda o sobě sama.

Některé výhody tohoto principu měření chráněné patenty jsou:

  • Vysoká jistota měření včetně přesnosti, reprodukovatelnosti a nízké hystereze
  • Dlouhodobá stabilita snímačů
  • Měření HCDT v křižákovém bodě (snížení tlaku)
  • Měření DT na straně s vysokým tlakem (tlakový rosný bod!)
  • Použití ve výbušné oblasti
  • Jednoduchá instalace (standardní připojení)
