Senzor pod pásem: jak on-line měření vlhkosti chrání sušárnu před neplánovanou odstávkou

Aktuální! Stále v provozu (stav k lednu 2026), instalace v roce 2009!

Problém: odstředivka, která nestíhá

V provozu výroby soli pracují odstředivky bez přestání — odvodňují sůl před vstupem do sušárny. Jenže odvodňovací otvory v bubnu se postupem času zanášejí solnými usazeninami. Vlhkost odvodněné soli pak začne neúnosně stoupat.

Závod ESCO Bernburg provozoval dvě odstředivky napojené na jednu společnou sušárnu. Při příliš vysoké vlhkosti vstupující soli se celá sušárna zastavila a vyžadovala zdlouhavé čištění. V extrémních případech — když odstředivka nestíhala — proudila mokrá sůl dál po dopravních pásech bez odvodňování. Pásy se zatopily, výroba stála, čištění stálo hodiny i pracovní sílu.

Pravidelné proplachování odstředivky situaci řešilo, ale za cenu přerušení výroby. Potřebný byl signál, který řekne: teď je čas snížit výkon, nebo propláchnout.

Řešení: měřit vlhkost tam, kde sůl ještě teče

Volba padla na on-line vlhkoměr ACO DMMS. Systém pracuje na vysokofrekvenčním kapacitním principu (HFC): senzor emituje elektromagnetické pole o frekvenci 15–30 MHz, jehož útlum odpovídá obsahu vlhkosti v měřeném materiálu. Hloubka průniku signálu dosahuje přibližně 150 mm — senzor tak zachytí jak povrchovou, tak jádrovou vlhkost.

Měřicí plocha ze oxid zirkoničitýu (tvrdost 9 000 Brinell) odolá i agresivnímu abrazivnímu prostředí. Stupeň krytí IP68 umožňuje instalaci v podmínkách trvalé vlhkosti a kondenzace.

Instalace pod pásem — nikoli na pásu

Montáž senzoru na horní stranu pásu nebyla možná: krytý a temperovaný dopravní pás s přívodem ochranného vzduchu přístup neumožňoval a krystalizace soli za vyšších teplot by senzor zanášela.

Řešení přišlo ve spolupráci ESCO a ACO: senzor se namontoval pod dopravní pás a měří vlhkost skrz pás. Laboratorní testy předem ověřily, že výška vrstvy produktu nad 3 cm nemá na výsledek vliv — hodnoty jsou stabilní a reprodukovatelné.

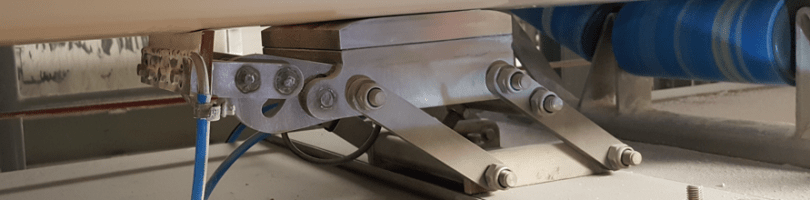

Pro montáž byl navržen a vyroben speciální výškově nastavitelný montážní stolek se stěračem pásu (s přívodem vzduchu pro čištění a sušení). Kluzná čelní deska stolu musela mít zaoblené hrany, aby pás nepoškozovala; materiál konstrukce: korozivzdorná duplex ocel 1.4462 / SF2205 odolná agresivní solné atmosféře.

Výsledky v provozu

Senzor DMMS byl nainstalován v listopadu 2009. Naměřené hodnoty vlhkosti se přímo promítají do řízení výkonu odstředivky:

• Jakmile vlhkost soli překročí 3,5 %, systém automaticky sníží výkon dopravního pásu (a tedy přísun soli do odstředivky).
• Nižší zatížení odvodňovacích otvorů zpomalí nárůst vlhkosti.
• Při opětovném dosažení prahové hodnoty se spustí proplach.

Výsledek: od instalace senzoru nebyla do sušárny odeslána ani jedna dávka nadměrně vlhké soli ani vody. Obsluha vidí vlhkost v reálném čase a má přehled o tom, co se děje na balicí lince i v sušárně.

Navíc: hygienická instalace pro farmaceutický provoz

Sůl vyráběná v závodě ESCO je určena pro farmaceutický průmysl — veškeré zařízení v přímém kontaktu se solí musí splňovat přísné hygienické normy. Instalace senzoru pod pásem přímý kontakt eliminuje. Senzor proto nemusí podléhat hygienické certifikaci pro potravinářský ani farmaceutický kontakt, což výrazně zjednodušuje provozní schválení celé instalace.

Technické parametry ACO DMMS

Závěr

Aplikace v ESCO Bernburg ukazuje, že kontinuální měření vlhkosti sypných materiálů na dopravním pásu je realizovatelné i v náročných podmínkách — agresivní prostředí, krytý pás, farmaceutické požadavky na hygienu — a to bez zásahu do stávající technologické trasy. Přímá vazba naměřených hodnot na řízení výkonu odstředivky přinesla okamžitý výsledek: nulový výpadek sušárny z důvodu nadměrné vlhkosti.
