• měřící rozsahy: 0 … 2000 °C v dílčích rozsazích
  • teplota okolního prostředí ~+125 °C (s chladicím zařízením i více)
  • robustní těsné pouzdro čidla z ušlechtilé oceli IP 64.
  • dvouvodičové vedení signálu 4-20mA ve spojení s převodníky TR40/TR41
  • napájecí napětí přes převodník : DC 12 … 30V
  • nejmenší měřená ploška (pole): 6 mm v průměru
  • odolný proti vibracím, žádné mechanické pohyblivé části
  • rozhraní: HART-protokol

Typová řada INFRA ht R310 / 311 / 312 / 320 zahrnuje stacionární pyrometry pro bezdotykové měření teploty.
Bezdotykový princip měření je účelný také tehdy, když měřený objekt má jen velmi malou tepelnou vodivost, jako například fólie z umělé hmoty, papír a sypké materiály, nebo když musí být měřen rychle.

Z toho vyplývá velké množství možného použití, například:

Aplikace

  • Plastikářství – hlubokotažné stroje, stroje pro extrudaci plastů, při výrobě fólií z umělé hmoty na kalendrech.
  • Lakovny - pro měření povrchové teploty lakovaných, či vypalovaných ploch
  • Při zpracování skla, zpracování kovů.
  • Při dopravě materiálu a zboží, ke kontrole na dopravních pásech, střežení objektu proti jeho přehřátí, atd.

Vlastnosti

Senzory INFRA záření řady R 3XX jsou robustní stacionární měřicí senzory, které se používají pro bezdotykové měření teplot ve spojení s zobrazovacími jednotkami, kontroléry nebo záznamovými zařízeními a pro monitorování, kontrolu nebo záznam teploty.

Umožňují rychle a spolehlivě zaznamenávat povrchové teploty i v situacích, kdy je tradiční kontaktní měření velmi obtížné, možné jen v omezené míře nebo není fakticky neproveditelné. Lze je například použít na pohyblivých objektech, materiálech se špatnou tepelnou vodivostí, plastových materiálech a agresivních látkách, malých součástkách s nízkou tepelnou kapacitou, proudových prvcích a kolejnicích.

U typů R311 a R312 je infračervené záření čočkou objektivu zaostřeno na měrný článek. Typy R310 a 320 pracují naproti tomu s vysoce lesklým zlaceným kuželem.

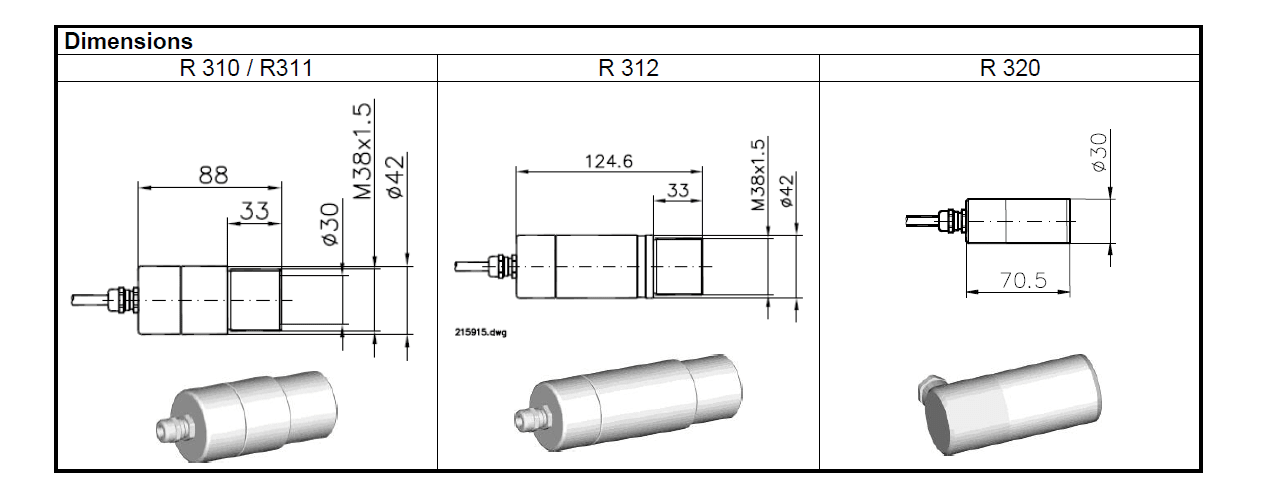

Ultrakust Thermophil INFRAht: rozměr jednotlivých variant
| Ultrakust Thermophil INFRAht: rozměr jednotlivých variant

Snímač záření sbírá tepelné záření vyzařované měřeným objektem a pomocí čočky jej soustřeďuje na vnitřní infračervený snímač. Optický filtr omezuje spektrální oblast senzoru.

Infračervený snímač transformuje zachycenou tepelnou energii na elektrický signál, který je poté zpracován v mikroprocesoru a převeden na lineární proudový výstup 4...20 mA. Vliv okolní teploty na měřicí článek a elektroniku je kompenzován.

Snímače řady R3XX jsou konstruovány dvouvodičovou technikou. Umožňují proto přenášet měřené hodnoty tak, aby byly odolné proti rušení - i na velké vzdálenosti - a umožňují mimořádně jednoduché zapojení. Rušivé píky měřených hodnot, které se vyskytují v rychlém sledu za sebou, lze potlačit proměnným útlumem.

Velikost měřeného pole, které se zaznamená, závisí na optice příslušného snímače a na vzdálenosti mezi snímačem a měřeným objektem (viz diagramy měřeného pole). Je možné nastavit emisní faktor (který je důležitý pro měření záření), transmisní faktor a další parametry.

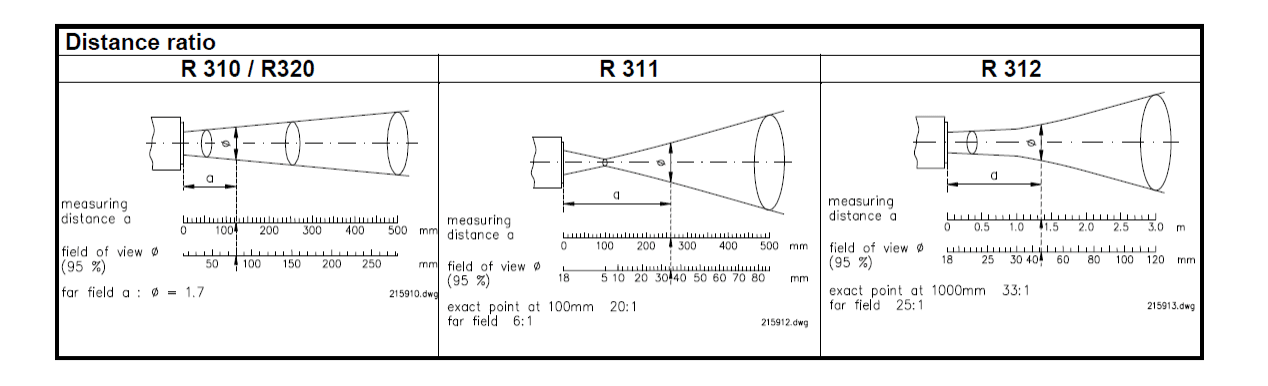

Ultrakust Thermophil INFRAht: optika - poměry vzdálenosti a měřeného pole
| Ultrakust Thermophil INFRAht: optika - poměry vzdálenosti a měřeného pole

K přenosu naměřených hodnot ze snímače a k přenosu programových informací do snímače se používá rozhraní s protokolem HART®.

Ze dvou částí: snímač + externí jednotky

Nejen kvůli ochraně před vysokým žárem je část elektroniky pyrometru Thermophil® řady INFRAht přesunuta z snímače do samostatných externích jednotek. Snímače IR záření a jednotky jsou propejeny teflonovým žáruvzdorným kabelem. Jednotky mají integrovanou elektroniku, která převádí měřicí signál ze senzorů řady Rxx na standardní výstup – HART protokol. Mají i funkce parametrizační, vyhodnocovací a případně i zobrazovací jednotky (v případě TR 41-10).

Převodníky jsou dvou typů: TR 40-10 a TR 41-10. Převodník TR 40-10 je v odolném hliníkovém pouzdru a nemá obslužné prvky (paramtrizace pouze před HART modem). Převodník TR40-11 je v plastovém pouzdru, má displej a tlačítka k programování.

Příslušenství pro montáž, mechanickou ochranu, ofuk i chlazení

K pyrometrům Thermophil® INFRAht lze pořídit celou řadu příslušenství

  • pro variabilní montáž: připevňovací úhelníky a příruby,
  • ofuk pro prašné / parné prostředí: pro okolní prostředí, které obsahuje prach nebo páry, lze dodat vzduchovou oplachovací trysku, která chrání optiku před znečištěním.
  • vodní i vzduchové chlazení: pro práce při teplotě okolního prostředí přes +125°C je k dispozici chladicí jednotky,
  • ochranné nástavce optiky pro prostředí, kde hrozí poškození optiky (např. odletujícím štěrkem nebo asfaltem apod.)

INFRA ht R310 / 311 / 312 / 320 - Stacionární Pyrometry pro Bezdotykové Měření Teploty

Typová řada INFRA ht R310 / 311 / 312 / 320 zahrnuje stacionární pyrometry pro bezdotykové měření teploty. Tyto pyrometry používají bezdotykový princip měření, což je účelné zejména pro měření objektů s malou tepelnou vodivostí, jako jsou fólie z umělé hmoty, papír, sypké materiály, nebo kdy je potřeba rychlého měření.

Aplikace

Tyto pyrometry jsou vhodné pro širokou škálu aplikací, včetně:

  • Plastikářství: Měření teploty při výrobě fólií z umělé hmoty na kalendrech.
  • Lakovny: Měření povrchové teploty lakovaných nebo vypalovaných ploch.
  • Zpracování skla a kovů: Procesy, kde je důležité monitorovat teplotu.
  • Doprava materiálu: Kontrola teploty na dopravních pásech a střežení proti přehřátí zboží.

Vlastnosti

  • Bezdotykové Měření Teploty: Pyrometry měří teplotu bez fyzického kontaktu s měřeným objektem.
  • Robustní Konstrukce: Těsné pouzdro z ušlechtilé oceli s certifikací IP 64.
  • Signální Vedení: Dvouvodičové vedení signálu 4-20mA ve spojení s převodníky TR40/TR41.
  • Napájení: DC 12-30V přes převodník.
  • Minimální Měřená Ploška: 6 mm v průměru.
  • Odolnost proti Vibracím: Bez mechanických pohyblivých částí.
  • Rozhraní: Podpora HART protokolu.

Princip Měření

Tyto pyrometry sbírají tepelné záření vyzařované měřeným objektem a koncentrují ho na infračervený snímač. Optický filtr omezuje spektrální oblast senzoru. Snímač transformuje zachycenou tepelnou energii na elektrický signál, který je zpracován v mikroprocesoru a převeden na lineární proudový výstup 4-20 mA.

Příslušenství a Doplňky

K pyrometrům Thermophil® INFRAht lze pořídit různé příslušenství pro montáž, ochranu a chlazení:

  • Montážní Doplnky: Úhelníky, příruby pro variabilní montáž.
  • Ochranu Prostředí: Ofuk pro prašné nebo parné prostředí, ochranné nástavce optiky.
  • Chlazení: Chladicí jednotky pro práci při vysokých teplotách okolního prostředí.

Externí Jednotky a Převodníky

Elektronika pyrometru je umístěna v samostatných externích jednotkách, což umožňuje ochranu před vysokými teplotami. Převodníky TR40/TR41 slouží k přenosu naměřených hodnot a nastavení parametrů.

Pro více informací o specifických modelech a aplikacích pyrometrů řady INFRAht si stáhněte přiložený návod nebo nás kontaktujte.
