Křemíkový pyranometr GSM 3.3 (s Modbus RTU)

Značka: Thies Clima

Rychlá odezva fotovoltaického prvku, dostatečný spektrální rozsah (380...1100 nm) a rozsah měření (0...1300 W/m2). Volitelné digitální nebo analogové výstupy. Možnost komunikace přes Modbus RTU. Kosínově korigovaná odezva pyranometru. Součástí dodávky je kalibrační certifikát.

Vybrané vlastnosti:

  • Globální rozsah měření: 0...1300 W/m2
  • Spektrální rozsah: 380...1100 nm

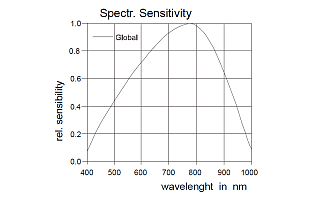

  • Maximální spektrální citlivost 780 nm
  • Typ sensoru: Křemíková fotodioda
  • Materiál difuzoru: MATERIÁL: PTFE
  • Kopule: plast (PMMA)
  • Kosinová korekční chyba: f2 < ±3 %
  • Linearita: < ±5%
  • Absolutní chyba: < ±10%
  • Provozní teplota: -20°C...+60°C
  • Elektrický výstup: 0...20 mA / 4 20 mA / 0...5 V / 0...10V

více viz Návod.

Princip a aplikace

Globální záření je součet přímého slunečního záření a rozptýleného záření dopadajícího na zemský povrch. Spektrální rozsah sahá od krátkovlnného záření o vlnové délce 300 nm (UV-B) až po dlouhovlnné záření 5 000 nm (infračervené záření). Pyranometr detekuje téměř 90 % spektra slunečního záření v rozsahu od 400 nm do 1100 nm, a zahrnuje tak uv-(ultrafialové záření), vis-(viditelné záření) a část ir-(infračervené záření). Výsledky měření poskytují informace o lékařských a biologických soudržnostech ve srovnání s jinými spektrálními rozsahy. Pyranometr lze použít v oblasti lékařského a biologického výzkumu, u informačních a prognostických systémů počasí, v klimatickém výzkumu, v oblasti zemědělství a pro všeobecné informování obyvatelstva.

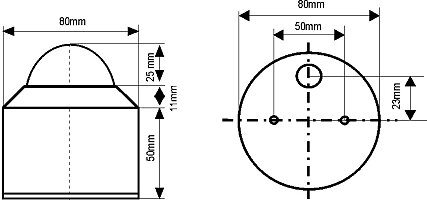

Konstrukce

Pyranometr je křehké elektronicko-optické zařízení. Pouzdro je vyrobeno z eloxovaného hliníku s kopulí z uv-transparentního plastu. Přístroj je chráněn proti tryskající vodě a dešti. Malé balení silikagelu slouží k vysoušení vnitřního pouzdra a chrání kopuli před zapařením. Výsledky jsou korigovány kosinem.

Co znamená "kosínově korigovaná odezva" pyranometru?

Pyranometr měří globální horizontální sluneční ozáření (GHI), které se skládá z rozptýleného horizontálního slunečního ozáření (DHI) z oblohy a přímého běžného slunečního ozáření (DNI) ze slunce. Je-li pyranometr zastíněn od přímého slunce, měří difuzní horizontální sluneční ozáření (DHI). Globální horizontální sluneční ozáření je definováno jako energie přijatá horizontálním povrchem, která má závislost. GHI = DHI + DNI - cos(θ), kde θ je zenitový úhel Slunce (vertikálně nad místem je 0°, horizontálně 90°). GHI se měří horizontálně umístěným pyranometrem.

Globální horizontální sluneční ozáření (GHI - Global Horizontal Irradiance)

Globální horizontální ozáření je celkové množství krátkovlnného záření, které shora dopadá na horizontální povrch. Tato hodnota je zajímavá zejména pro fotovoltaická zařízení a zahrnuje jak přímé normálové ozáření (DNI), tak rozptýlené horizontální ozáření (DIF).

Rozptýlené horizontální záření (DIF - Diffuse Horizontal Irradiance)

Rozptýlené horizontální záření je množství záření, které je přijímáno na jednotku plochy povrchem (bez zastínění) a které nepřichází přímo ze slunce, ale je rozptýleno molekulami a částicemi v atmosféře a přichází rovnoměrně ze všech směrů.

Přímé normálové záření (DNI - Direct Normal Irradiance)

Přímé normálové záření je množství slunečního záření, které na jednotku plochy přijímá povrch, který je vždy kolmý (neboli normálový) k paprskům, které přicházejí v přímce ze směru Slunce v jeho aktuální poloze na obloze.

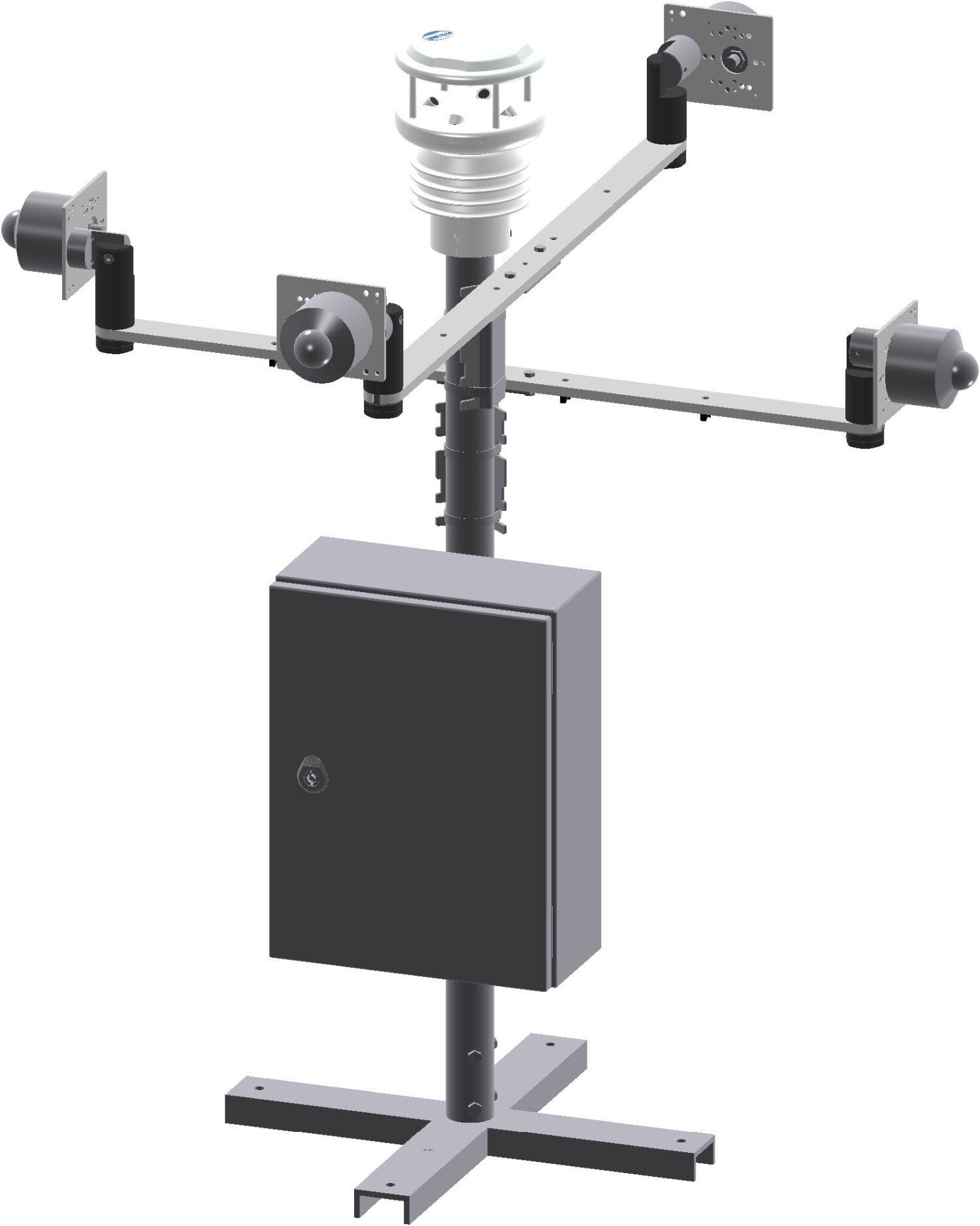

Příklad: Horizontální instalace pyranometrů + meteostanice THIES Clima Seznor US
| Příklad: Horizontální instalace pyranometrů + meteostanice THIES Clima Seznor US
Pro kontrolu osvitu budov - pyranometry s Modbus RTU + meteostanice s ultrazvukovým anemometrem a přesným srážkoměrem pomocí Doppler radaru.
